فلوچارت برنامه نویسی چیست؟

ارمیا مزرعه
1403/07/19
2699
فلوچارت برنامه نویسی چیست؟

در این مقاله از سبزلرن، به معرفی و اهمیت فلوچارت برنامه ‌نویسی پرداخته و روش‌ها و فواید آن را برای برنامه‌نویسان مورد بررسی قرار خواهیم داد. همچنین، به روش‌های استفاده از فلوچارت در تحلیل و طراحی الگوریتم‌ها و پروسه‌های برنامه‌نویسی خواهیم پرداخت. بدین ترتیب، امیدواریم که این مقاله نه‌تنها به ورودی‌های مبتدی کمک کند بلکه برنامه‌نویسان حرفه‌ای را نیز برای استفاده بهینه از فلوچارت الهام بخشد.

فلوچارت چیست؟

فلوچارت، یک ابزار قدرتمند و حیاتی در دنیای برنامه‌نویسی است که به برنامه‌نویسان کمک می‌کند تا الگوریتم‌ها و فرآیندهای خود را به صورت گرافیکی و ساده نمایش دهند. با استفاده از فلوچارت برنامه نویسی توسعه دهندگان قادرند به راحتی فرآیندهای پیچیده را تحلیل کرده و الگوریتم‌های خود را بهبود بخشند. این ابزار علاوه بر افزایش بهره‌وری و دقت در برنامه‌نویسی، به توسعه‌دهندگان کمک می‌کند تا منطق برنامه را بهتر درک کرده و مشکلات احتمالی را پیش‌بینی کنند.

تاریخچه فلوچارت

تاریخچه فلوچارت

فلوچارت به عنوان یک ابزار مفید و کارآمد در برنامه‌نویسی، ریشه‌های خود را در دهه‌ی ۱۹۲۰ دارد. همانطور که می‌دانیم، مسائل برنامه‌نویسی گاهاً پیچیده و دشوار است و به یک روش ساده و قابل فهم برای نمایش فرآیندها نیاز دارد. در این زمان، هنگامی که برنامه‌نویسان با یک مسئله مواجه می‌شدند، از مثال‌ها و نمادهای ساده برای توصیف فرآیندها و الگوریتم‌ها استفاده می‌کردند.

در دهه‌ی ۱۹۵۰، با پیشرفت تکنولوژی و ظهور رایانه‌ها، فلوچارت‌ها به شکل گرافیکی و پیچیده‌تری شکل گرفتند. این ابزارها به برنامه‌نویسان کمک کردند تا فرآیندها و الگوریتم‌های خود را بهتر و دقیق‌تر نمایش دهند.

در حال حاضر، فلوچارت‌ها به عنوان یک بخش اساسی از هر فعالیت برنامه‌نویسی محسوب می‌شوند. آنها به برنامه‌نویسان کمک می‌کنند تا بهترین راه برای حل یک مسئله را پیدا کنند و از اشتباهات پیشگیری کنند. همچنین، فلوچارت‌ها به تیم‌های برنامه‌نویسی کمک می‌کنند تا فرآیندها و منطق برنامه را به دیگر افراد توضیح دهند و هماهنگی بیشتری را در تیم ایجاد کنند.

نمادهای فلوچارت برنامه نویسی

نمادهای مهم فلوچارت

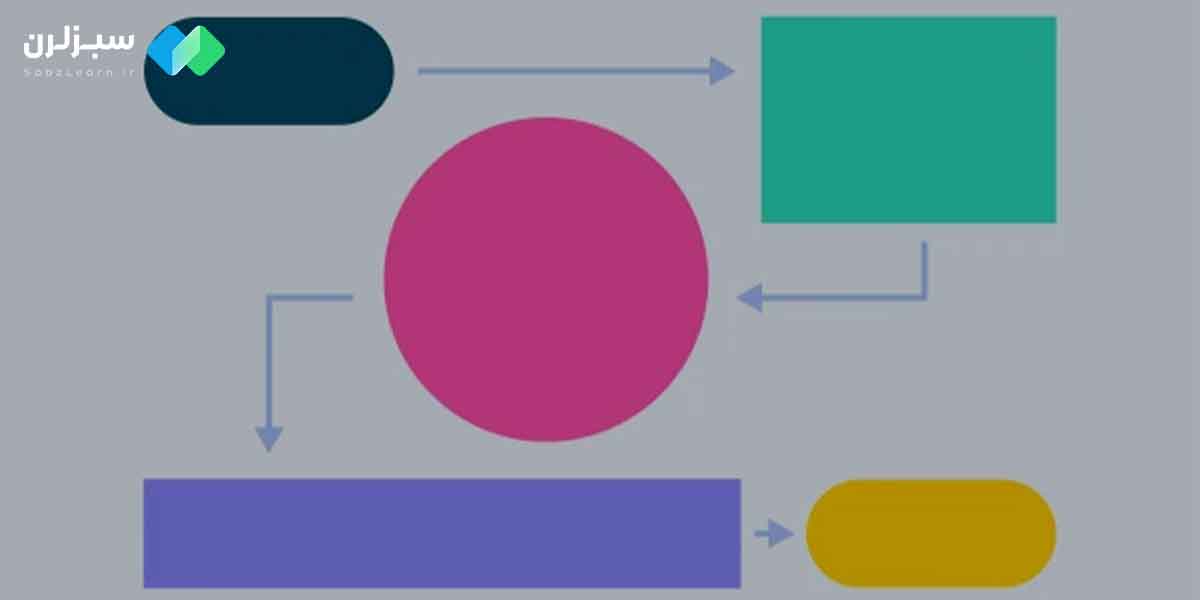

فلوچارت از نمادهای مختلفی برای نمایش فرآیندها و الگوریتم‌ها استفاده می‌کند. نمادهای مهم‌تر این ابزار به شرح زیر هستند:

  • نماد بیضی

نماد بیضی به عنوان مرکز شروع یا پایان فرآیند نشان داده می‌شود.

  • نماد مستطیل

نماد مستطیل به عنوان فرآیند یا Process نشان داده می‌شود و نمایش دهنده اعمال یا فعالیت‌هایی است که در زمره فرآیندهای مربوط به الگوریتم قرار دارند.

  • نماد لوزی

نماد لوزی به عنوان تصمیم یا Decision نشان داده می‌شود و زمانی که یک فرآیند دارای دو خروجی متفاوت است استفاده می‌شود.

  • نماد متوازی الضلاع

برای نمایش ورودی‌ها و خروجی‌های فرآیند استفاده می‌شود.

چند نمادی که در بالا ذکر کردیم فقط مهم‌ترین‌ ها هستند و نمادهای بسیار زیادی وجود دارد؛ این نمادها به برنامه‌نویسان کمک می‌کنند تا فرآیندها و الگوریتم‌های خود را به شکل منطقی و روان به نمایش بگذارند، و به تیم‌های برنامه‌نویسی کمک می‌کنند تا بهترین راه برای حل مسائل را پیدا کنند و هماهنگی بیشتری در تیم ایجاد کنند.

کاربرد فلوچارت برنامه نویسی

کاربرد فلوچارت برنامه نویسی

همانطور که در ابتدای مقاله ذکر کردیم فلوچارت برنامه‌نویسی یک ابزار قدرتمند است که به برنامه‌نویسان کمک می‌کند تا فرآیندها و الگوریتم‌های خود را به صورت منطقی و سیستماتیک به نمایش بگذارند. با استفاده از فلوچارت، برنامه‌نویسان می‌توانند مراحل اجرای برنامه خود را به صورت گرافیکی و واضح نشان دهند، که باعث افزایش فهم و جریان کار برنامه می‌شود.

استفاده از فلوچارت برنامه‌نویسی به برنامه‌نویسان کمک می‌کند تا:

  • فرآیند تفکر خود را به صورت منطقی و دقیق به نمایش بگذارند.
  • فرآیندها و الگوریتم‌های خود را طراحی، تحلیل و بهینه‌سازی کنند.
  • اشکالات و خطاهای ممکن در الگوریتم‌ها را شناسایی و رفع کنند.
  • به تیم‌های برنامه‌نویسی کمک کنند که با یکدیگر هماهنگی بهتری داشته باشند.
  • کیفیت و عملکرد برنامه‌ها را بهبود بخشند.
  • روند آموزش و یادگیری برنامه نویسی را تسهیل کنند.
  • و…

بنابراین، توانایی استفاده از فلوچارت به برنامه نویسان این امکان را می‌دهد که روند توسعه برنامه‌های خود را بهبود بخشند و با دقت بیشتری به مسائل بپردازند.

تفاوت فلوچارت با الگوریتم

تفاوت اصلی بین فلوچارت و الگوریتم در برنامه‌نویسی این است که الگوریتم یک مجموعه از دستورات و قواعد مشخص است که برای حل یک مسئله خاص طراحی شده‌اند، در حالی که فلوچارت یک نمایش گرافیکی از فرآیند و اجرای الگوریتم است.

الگوریتم به صورت متنی و با استفاده از گام‌های مشخص و دستورات برنامه‌نویسی به توصیف روش حل مسئله می‌پردازد، در حالی که فلوچارت با استفاده از ساختارها و سمبل‌های گرافیکی مانند شکل‌ها، جعبه‌ها، خطوط و پیغام‌ها نحوه اجرای الگوریتم را نشان می‌دهد.

به عنوان مثال، فرض کنید که می‌خواهید یک الگوریتم برای محاسبه میانگین اعداد یک لیست اعشاری طراحی کنید. یک الگوریتم ممکن است به صورت زیر باشد:

  1. مجموع تمام اعداد لیست را حساب کنید.
  2. تعداد اعداد لیست را بشمارید کنید.
  3. مجموع را بر تعداد تقسیم کنید تا میانگین را بدست آورید.

پیشنهاد دوره: آموزش الگوریتم و ساختمان داده

حالا یک فلوچارت ممکن است به نمایش گذاری این الگوریتم با استفاده از شکل‌ها و جعبه‌ها باشد که به توضیح مراحل اجرایی و فرآیند بهتر کمک می‌کند.

بهترین ابزارهای رسم فلوچارت

بهترین ابزارهای رسم فلوچارت

ابزارهای رسم فلوچارت به برنامه‌نویسان کمک می‌کنند تا فرآیندها و الگوریتم‌ها را به صورت بصری و قابل فهم نمایش دهند. این ابزارها با ارائه قالب‌ها و نمادهای استاندارد، امکان ایجاد فلوچارت‌های دقیق و حرفه‌ای را فراهم می‌کنند. از جمله بهترین ابزارهای رسم فلوچارت می‌توان به Lucidchart، Microsoft Visio، وEdraw اشاره کرد. این ابزارها با رابط کاربری ساده و قابلیت‌های پیشرفته، به کاربران اجازه می‌دهند تا به راحتی فلوچارت‌های خود را طراحی و به اشتراک بگذارند.

در ادامه مقاله “ فلوچارت برنامه‌نویسی ” به معرفی نرم افزارها و سایت‌های رسم فلوچارت خواهیم پرداخت.

نرم افزارهای رسم فلوچارت

  • Edraw Max
  • Dia
  • yEd Graph Editor
  • ThinkComposer
  • Pencil Project
  • LibreOffice Draw
  • Diagram Designer
  • PlantUML
  • Microsoft Visio

سایت‌های انلاین رسم فلوچارت

  • io
  • gliffy
  • creately
  • Visme
  • Moqups
  • Lucidchart

جمع بندی

در مقاله “فلوچارت برنامه نویسی” بهترین ابزارهای رسم فلوچارت معرفی شده و نکات مهمی در خصوص کاربرد و اهمیت فلوچارت بررسی شده است.همچنین در این مقاله از اهمیت استفاده از فلوچارت در توضیح و تشریح الگوریتم‌ها و فرآیندهای برنامه‌نویسی برای بهبود فهم، اشکال‌زدایی و تجزیه و تحلیل بهتر آنها صحبت کردیم.

امیدواریم که این مقاله برای شما مفید باشه و اگر هنوز هرگونه سوالی برای شما باقی مونده در پخش نظرات مطرح کنید در اولین فرصت پاسخ آن را دریافت کنید.
