UML چیست؟ در دنیای امروز که توسعه نرم‌افزار به یکی از اصلی‌ترین فعالیت‌های فناوری اطلاعات تبدیل شده است، نیاز به روش‌ها و ابزارهایی برای طراحی و مستندسازی سیستم‌های پیچیده بیشتر از همیشه احساس می‌شود. یکی از قدرتمندترین و پرکاربردترین این ابزارها، زبان مدل‌سازی یکپارچه (UML) است.

UML یک زبان مدل‌سازی گرافیکی است که به طراحان و توسعه‌دهندگان نرم‌افزار کمک می‌کند تا ساختار و رفتار سیستم‌های نرم‌افزاری را به شکل بصری و قابل درک نمایش دهند. این زبان با استفاده از نمودارهای مختلف، ارتباطات بین اجزای سیستم، جریان‌های کاری و فرآیندهای مختلف را نمایش می‌دهد و به این ترتیب فرایند تحلیل و طراحی سیستم‌ها را ساده‌تر می‌کند.

UML چیست و چرا مهم است؟

UML یا Unified Modeling Language، یک زبان مدل‌سازی گرافیکی است که برای طراحی و مستندسازی سیستم‌های نرم‌افزاری استفاده می‌شود. اهداف اصلی UML شامل تسهیل درک مشترک، مدل‌سازی سیستم‌های پیچیده و استانداردسازی مستندسازی هستند.

UML شامل دو دسته اصلی از نمودارها است: نمودارهای ساختاری که ساختار داخلی سیستم را نمایش می‌دهند مانند نمودار کلاس و نمودار شیء، و نمودارهای رفتاری که رفتار و تعاملات بین اجزای سیستم را نشان می‌دهند مانند نمودار فعالیت و نمودار توالی.

مزایای استفاده از UML شامل بهبود ارتباطات در تیم‌های توسعه، افزایش کیفیت و کارایی نهایی محصول و پشتیبانی از تغییرات در طراحی و نیازمندی‌ها هستند. به طور کلی، UML به عنوان یک ابزار استاندارد و قدرتمند در مدل‌سازی نرم‌افزار، نقش بسیار مهمی در بهبود فرآیندهای طراحی و توسعه نرم‌افزار ایفا می‌کند و به توسعه‌دهندگان این امکان را می‌دهد تا بهترین روش‌ها را برای پیاده‌سازی سیستم‌های پیچیده انتخاب کنند.

اجزای اصلی UML

Unified Modeling Language (UML) شامل اجزای مختلفی است که هر کدام نقش مهمی در مدل‌سازی و توصیف ساختار و رفتار سیستم‌های نرم‌افزاری ایفا می‌کنند. این اجزا به شرح زیر هستند:

نمودارهای ساختاری

نمودارهای ساختاری به توصیف اجزای ساختاری سیستم می‌پردازند و شامل موارد زیر هستند:

نمودار کلاس: نمایش کلاس‌ها، ویژگی‌ها، روابط و روش‌های کلاس‌ها را نمایش می‌دهد.

نمودار شیء: نمایش نمونه‌های خاص یا شیء‌هایی که از کلاس‌ها ساخته می‌شوند را نمایش می‌دهد.

نمودار مؤلفه: نمایش اجزای فیزیکی سیستم و ارتباطات بین آن‌ها را نمایش می‌دهد.

نمودار استقرار: نمایش نحوه استقرار مؤلفه‌ها و سیستم‌های نرم‌افزاری بر روی سخت‌افزار فیزیکی را نمایش می‌دهد.

پیشنهاد مطالعه: XML چیست؟

نمودارهای رفتاری

نمودارهای رفتاری به توصیف چگونگی رفتار و تعاملات بین اجزای سیستم می‌پردازند و شامل موارد زیر هستند:

نمودار فعالیت: نمایش جریان‌های کاری و فعالیت‌های مختلف در سیستم را نمایش می‌دهد.

نمودار توالی: نمایش ترتیب ارسال پیام‌ها و تعاملات بین اشیاء در زمان اجرا را نمایش می‌دهد.

نمودار روابط: نمایش ارتباطات و تعاملات بین اشیاء و کلاس‌ها در یک زمینه خاص را نمایش می‌دهد.

نمودار حالت: نمایش حالات مختلف یک شیء و انتقالات بین حالت‌ها را نمایش می‌دهد.

دیگر اجزا

علاوه بر نمودارهای ساختاری و رفتاری، UML شامل اجزای دیگری نیز می‌شود که مهم‌ترین آن‌ها عبارتند از:

دیاگرم‌های توالی زنجیره‌ای: برای نشان دادن ترتیب فعالیت‌هایی که توسط محیط‌ها به ترتیب انجام می‌شود.

دیاگرم‌های تعامل: نمایش رابطه بین اشیاء و کلاس‌ها به کمک پیام‌ها.

دیاگرم‌های استراتژی: برای نشان دادن روند یک استراتژی به طور مختصر.

دیاگرم‌های موقعیت: نمایش پرونده های موقعیتی اجزا در یک ساختار دهی شده

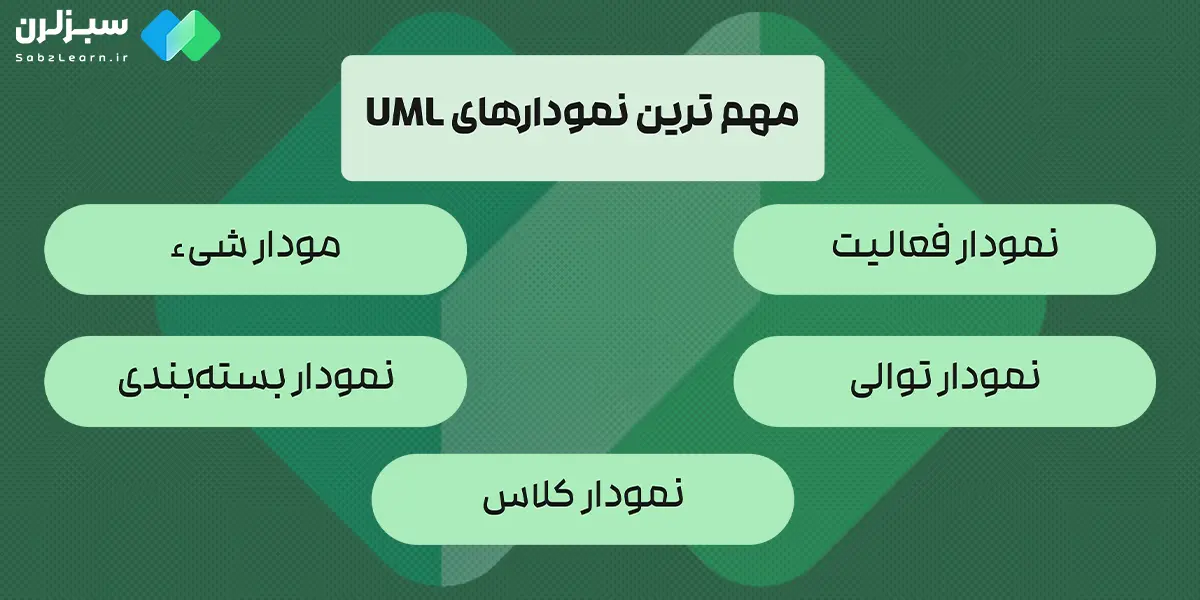

نمودارهای ساختاری

نمودارهای ساختاری در UML به توصیف اجزای ساختاری سیستم می‌پردازند و به طور خاص به نمایش اجزای اصلی و ارتباطات بین آن‌ها می‌پردازند. این نمودارها مهم‌ترین ابزار برای تحلیل و طراحی سیستم‌های نرم‌افزاری هستند و شامل موارد زیر می‌شوند:

نمودار کلاس (Class Diagram)

نمودار کلاس به نمایش کلاس‌ها، ویژگی‌ها، عملیات و ارتباطات بین آن‌ها می‌پردازد. این نمودارها از جمله پایه‌ای‌ترین و پرکاربردترین انواع نمودارهای UML هستند و به طور خاص برای نمایش ساختار اجزای سیستم و ارتباطات بین آن‌ها استفاده می‌شوند.

پیشنهاد مطالعه: کد نویسی چیست؟

نمودار شیء (Object Diagram)

نمودار شیء به نمایش نمونه‌های خاص یا شیء‌هایی که از کلاس‌ها ساخته می‌شوند می‌پردازد. این نمودارها نشان می‌دهند که در یک زمان خاص، اشیاء مختلف چگونه با یکدیگر مرتبط هستند و چگونه در حالت خاصی قرار دارند.

نمودار بسته‌بندی (Package Diagram)

نمودار بسته‌بندی به نمایش نحوه سازماندهی کلاس‌ها و مؤلفه‌ها به بسته‌ها یا ماژول‌های مختلف می‌پردازد. این نمودارها برای نشان دادن ساختار سازمانی سیستم و گروه‌بندی منطقی اجزا استفاده می‌شوند.

نمودار مؤلفه (Component Diagram)

نمودار مؤلفه به نمایش اجزای فیزیکی سیستم و ارتباطات بین آن‌ها، مانند کامپوننت‌ها، فایل‌ها، کتابخانه‌ها و…

نمودارهای رفتاری

نمودارهای رفتاری در UML به توصیف رفتار و تعاملات بین اجزای سیستم می‌پردازند و برای نمایش جریان کارها، ترتیب ارسال پیام‌ها و تعاملات زمان اجرا استفاده می‌شوند. این نمودارها از جمله ابزارهای مهم برای توضیحات دقیق فرآیندهای سیستمی هستند و شامل موارد زیر می‌شوند:

نمودار فعالیت (Activity Diagram)

نمودار فعالیت به نمایش جریان کاری و فعالیت‌های مختلف در سیستم می‌پردازد. این نمودارها شامل گره‌ها (نشان‌دهنده فعالیت‌ها)، پیوندها (نشان‌دهنده ترتیب اجرا)، تصمیم‌گیری‌ها و شرایط گذرانده می‌شوند.

نمودار توالی (Sequence Diagram)

نمودار توالی به نمایش ترتیب ارسال پیام‌ها و تعاملات بین اشیاء در یک زمان خاص می‌پردازد. این نمودارها نشان می‌دهند که چه اشیاء چگونه پیام‌ها را به یکدیگر ارسال می‌کنند و چگونه بازخوردها ایجاد می‌شود.

نمودار همکاری (Collaboration Diagram)

نمودار همکاری به نمایش ارتباطات و تعاملات بین اشیاء و کلاس‌ها در یک زمینه خاص می‌پردازد. این نمودارها نشان می‌دهند که چگونه اشیاء با یکدیگر همکاری می‌کنند تا یک وظیفه را انجام دهند.

نمودار حالت (State Diagram)

نمودار حالت به نمایش حالات مختلف یک شیء و انتقالات بین حالت‌ها در زمان واقعی می‌پردازد. این نمودارها نشان می‌دهند که یک شیء چگونه به یک وضعیت خاص می‌رود و چگونه به وضعیت دیگری تغییر می‌کند.

استفاده از نمودارهای رفتاری

توضیح وظایف و عملکرد: این نمودارها به توضیح دقیق‌تر وظایف و عملکرد اجزای سیستم کمک می‌کنند.

توضیح فرآیندها: با استفاده از این نمودارها، فرآیندهای مختلف و جریان کارها به صورت گرافیکی نمایش داده می‌شوند که ابهامات را کاهش می‌دهد.

انتقال اطلاعات: این نمودارها به تیم‌های مختلف توسعه و مدیران پروژه کمک می‌کنند تا به راحتی اطلاعات مهم را در مورد سیستم به اشتراک بگذارند.

کاربردهای UML در صنعت نرم‌افزار

UML یا Unified Modeling Language به عنوان یک زبان استاندارد مدل‌سازی گرافیکی، در صنعت نرم‌افزار دارای کاربردهای گسترده‌ای است که به بهبود فرآیندهای توسعه نرم‌افزار و افزایش کیفیت نهایی محصول کمک می‌کند. در زیر به برخی از کاربردهای اصلی UML در صنعت نرم‌افزار اشاره میکنیم:

تحلیل و طراحی سیستم

UML به عنوان ابزاری استاندارد برای تحلیل و طراحی سیستم‌های نرم‌افزاری استفاده می‌شود. با استفاده از نمودارهای کلاس، نمودارهای فعالیت و نمودارهای توالی، می‌توان تمامی جزئیات یک سیستم را از جمله کلاس‌ها، ارتباطات، عملیات، جریان کارها و تعاملات بین اجزا را مدل‌سازی و مستندسازی کرد.

مستندسازی نرم‌افزار

UML به عنوان یک زبان استاندارد برای مستندسازی نرم‌افزار استفاده می‌شود. نمودارهای UML اطلاعات کافی را برای تیم‌های توسعه، تست، و نگهداری نرم‌افزار فراهم می‌کنند و بهبود قابلیت درک و ارتباط بین اعضای تیم را تسهیل می‌کنند.

توسعه و پیاده‌سازی نرم‌افزار

UML در فرآیند توسعه و پیاده‌سازی نرم‌افزار به عنوان راهنمایی استفاده می‌شود تا تیم‌های توسعه بتوانند مدل‌های دقیقی از سیستم خود ایجاد کرده و از این طریق اشکالات طراحی را قبل از پیاده‌سازی شناسایی و رفع کنند.

تست و اعتبارسنجی

نمودارهای UML به تیم‌های تست کمک می‌کنند تا فرآیندهای تست و اعتبارسنجی را بر اساس نیازمندی‌ها و مدل‌های طراحی صورت دهند. با استفاده از نمودارهای رفتاری مانند نمودارهای فعالیت و توالی، تست‌ها و نقاط ضعف سیستم به راحتی شناسایی می‌شوند.

مدیریت نیازمندی‌ها

UML به مدیریت و ثبت نیازمندی‌ها و تغییرات در آن‌ها کمک می‌کند. با استفاده از نمودارهای مورد استفاده، نیازمندی‌های کاربران و سیستم به گونه‌ای مدل‌سازی می‌شوند که به راحتی تغییرات مورد نیاز تشخیص داده و اجرا شوند.

مزایا و معایب استفاده از uml چیست؟

استفاده از UML یا Unified Modeling Language به عنوان یک زبان استاندارد مدل‌سازی گرافیکی، دارای مزایا و معایبی است که در زیر به بررسی آن‌ها می‌پردازیم:

مزایا

• استاندارد بودن: UML به عنوان یک استاندارد صنعتی توسط OMG (Object Management Group) تعریف شده است که باعث می‌شود تمام افراد مشارکت‌کننده در یک پروژه، از تیم توسعه تا تیم‌های مختلف نظیر طراحی، تست و نگهداری، بتوانند به راحتی اطلاعات را درک کنند و با هم هماهنگی بیشتری داشته باشند.
• ابزار قدرتمند مدل‌سازی: UML ابزاری قدرتمند برای مدل‌سازی سیستم‌های پیچیده است که به توسعه‌دهندگان این امکان را می‌دهد تا ساختار و رفتار سیستم‌ها را به صورت گرافیکی و دقیق مدل‌سازی کنند. این مدل‌ها می‌توانند به تحلیل دقیق‌تر نیازمندی‌ها، ارتباطات و فرآیندها کمک کنند.



• بهبود ارتباطات و درک مشترک: استفاده از UML باعث بهبود ارتباطات در تیم‌های مختلف پروژه می‌شود. با داشتن مدل‌های گرافیکی و استفاده از نمودارهای مختلف مانند نمودارهای کلاس، توالی و فعالیت، تیم‌ها می‌توانند بهتر از نیازمندی‌ها، عملکرد سیستم و تعاملات بین اجزا مطلع شوند.
• پشتیبانی از تغییرات: UML ابزاری مناسب برای مدیریت تغییرات در فرآیند توسعه نرم‌افزار است. با استفاده از مدل‌های UML، تیم‌ها می‌توانند به راحتی تغییرات را در نیازمندی‌ها، ساختار و رفتار سیستم شناسایی و اعمال کنند و پیامدهای این تغییرات را پیش بینی کنند.

معایب

• پیچیدگی بالا: با توجه به اینکه UML می‌تواند شامل نمودارهای مختلفی از جمله کلاس، توالی، فعالیت و… باشد، یادگیری و استفاده از آن نیازمند زمان و تخصص است. برای پروژه‌های کوچک، این پیچیدگی ممکن است زیاد به نظر برسد.
• خطاهای احتمالی در مدل‌سازی: اگر مدل‌سازی UML به درستی انجام نشود، ممکن است با خطاها و ابهامات مواجه شود که می‌تواند منجر به اشتباهات در پیاده‌سازی نهایی سیستم شود.
• نیاز به مهارت تخصصی: برای استفاده بهینه از UML و تدوین مدل‌های دقیق، نیاز به مهارت و تجربه در زمینه مدل‌سازی و UML دارید. این مهارت‌ها نیازمند زمان و تمرین زیاد است که برای تیم‌های جدید ممکن است چالش‌بر باشد.
• هزینه و زمان: استفاده از UML ممکن است نیازمند هزینه و زمان بیشتری برای طراحی و مدل‌سازی سیستم باشد. همچنین، نیاز به ابزارها و نرم‌افزارهای خاص برای تدوین و مدیریت مدل‌ها نیز وجود دارد که ممکن است هزینه‌های اضافی ایجاد کند.

ابزارهای محبوب برای طراحی UML چیست؟

بهترین ابزار برای طراحی UML چیست؟، مجموعه‌ای از ابزارها و نرم‌افزارهای محبوب وجود دارند که به توسعه‌دهندگان و مهندسان نرم‌افزار کمک می‌کنند تا مدل‌های UML خود را ایجاد و مدیریت کنند. در زیر به برخی از این ابزارها اشاره می‌کنیم:

Enterprise Architect

Enterprise Architect یک ابزار قدرتمند و کامل برای مدل‌سازی UML است که توسط شرکت Sparx Systems توسعه داده شده است. این ابزار از تمامی نمودارهای UML پشتیبانی می‌کند و امکانات گسترده‌ای برای همکاری، مدیریت نسخه و تحلیل مدل ارائه می‌دهد.

Visual Paradigm

Visual Paradigm نیز یک ابزار قدرتمند برای مدل‌سازی UML است که امکانات بسیاری برای توسعه‌دهندگان و تیم‌های نرم‌افزاری فراهم می‌کند. این ابزار شامل نمودارهای مختلف UML، ابزارهای همکاری، تولید خودکار کد و امکانات مستندسازی جامع را دارا است.

پیشنهاد مطالعه: Restful API چیست؟

IBM Rational Software Architect

این ابزار توسط IBM توسعه داده شده است و به عنوان یک ابزار قدرتمند برای مدل‌سازی و طراحی سیستم‌های نرم‌افزاری استفاده می‌شود. Rational Software Architect از نمودارهای UML و سایر استانداردهای مدل‌سازی پشتیبانی می‌کند و امکانات کاملی برای تحلیل و طراحی ارائه می‌دهد.

Astah

Astah یک ابزار ساده و قدرتمند برای طراحی UML است که امکاناتی برای مدل‌سازی نمودارهای کلاس، توالی، فعالیت، و غیره را فراهم می‌کند. این ابزار به خصوص برای توسعه‌دهندگان کوچک و متوسط کاربرد دارد.

Lucidchart

Lucidchart یک ابزار آنلاین است که از مدل‌سازی UML و سایر نمودارهای گرافیکی پشتیبانی می‌کند. این ابزار قابلیت همکاری در زمان واقعی، اشتراک‌گذاری مدل‌ها، و امکانات متنوع دیگری را ارائه می‌دهد که برای تیم‌هایی که به دنبال یک راه‌حل آسان و موثر هستند، مناسب است.

StarUML

StarUML یک ابزار مدل‌سازی UML متن‌باز و رایگان است که قابلیت‌هایی مشابه به ابزارهای تجاری دارد. این ابزار دارای امکانات گسترده‌ای برای مدل‌سازی UML، تولید خودکار کد، و ادغام با ابزارهای مدیریت نسخه است.

نتیجه‌گیری

UML چیست؟ UML یا Unified Modeling Language به عنوان یک استاندارد بین‌المللی مدل‌سازی گرافیکی، در صنعت نرم‌افزار به تحلیل، طراحی و مستندسازی سیستم‌های نرم‌افزاری کمک می‌کند. این زبان با استفاده از نمودارهای مختلف از جمله نمودارهای کلاس، توالی و فعالیت، ارتباطات و فرآیندهای سیستم را به صورت گرافیکی مدل‌سازی می‌کند. استفاده از UML باعث بهبود ارتباطات و هماهنگی در تیم‌های توسعه می‌شود و امکان تحلیل دقیق‌تر نیازمندی‌ها و پیش‌بینی مشکلات طراحی قبل از پیاده‌سازی را فراهم می‌کند. همچنین، کاهش خطاها و بهبود کیفیت نهایی محصولات نرم‌افزاری نیز از دیگر مزایای استفاده از این زبان مدل‌سازی است.
